กระเบื้องแสงรุ้งกลาสโมเสค
Pakarung - Think Ceramic Think Pakarung
ซิเบลโก้ มิเนอร์รัลส์ จัดหาแร่คุณภาพสำหรับอุุตสาหกรรมเซรามิคส์
Ferro
Keramat
MS Industrial Supplies
Ceramics R Us
กลับไป Webboard
  TOPIC: mullite
1317  |  21 กค 53 - 02:52:10

รบกวนอาจารย์หน่อยนะคะ

คืออยากทราบว่า การเผาที่มีส่วนประกอบของ Ca-Al-Si

ทำไมจึงเกิดเป็นเฟส gehlenite และ anorthite

ทำไมจึงไม่เกิดเฟส mullite คะ

(เผาสูงสุดที่ 1100 c )

และการเกิดผลึกที่มีโครงสร้างต่างกัน มีสาเหตุจากอะไรบ้างคะ

ขอบคุณค่ะ

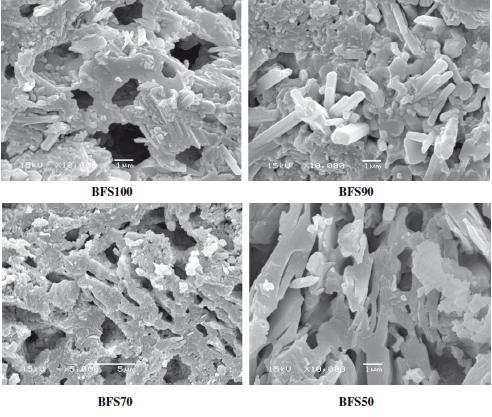

BFS90 - เกิดเฟส gehlenite แล้วมีรูพรุนเพิ่มขึ้นเนื่องมาจากอะไรคะ

BFS70,50 - เกิดเฟส anorthite ที่มีลักษณะต่างกัน เกิดจากสาเหตุอะไรคะ ช่วงนี้รูพรุนลดลงค่ะ

ตอบกระทู้
  ความคิดเห็นที่ 1 คชินท์  |  27 กค 53 - 20:34:23

จากองค์ประกอบที่บอกและอุณหภูมิที่เผา ไม่สามารถเกิด Mullite ได้ครับ เพราะจะมีเฟสของ CaO-Al2O3-SiO2 ทั้ง Gehlenite- 2CaOAl2O3SiO2

    Anorthite- CaOAl2O32SiO2

   Wollastonite- CaOSiO2

ถ้าน้องดูจากเฟสไดอะแกรมของ CaO-Al2O3-SiO2 จะพบว่า จะเกิดเฟสของ Gehlenite ก่อนที่จะเป็น Anorthite ซึ่งเนื้อวัสดุจะเริ่มมีการ sintering มากขึ้นดังนั้นรูพรุนจึงลดลง แต่จะไม่ลดลงจนกลายเป็นศูนย์เหมือน Vitrified body เพราะเนื้อดินแบบนี้เป็นพวก Porous body ที่มีการสลายตัวของพวก Carbonate ให้กลายเป็นกาซ CO2 ถึงแม้จะเผาให้สูงขึ้นก็ไม่สามารถลด %Porosity ลงได้มากนัก

สาเหตุที่เกิดเฟสต่างกันมาได้จากหลายสาเหตุ

อันดับหนึ่งคืออุณหภูมิในการเผา

สอง ความละเอียดของ CaCO3 ที่ใช้

สาม PSD ของเนื้อดินรวม

สี่ Impurities ที่อยู่ในเนื้อดินของเรา เช่น MgO, Na2O, K2O แม้แต่ Fe2O3 ด้วย

Mullite คือ 3Al2O32SiO2 ซึ่งต้องการอุณหภูมิที่สูงกว่านี้ครับ รวมทั้งต้องไม่มี CaO ด้วย (ถ้าจะมีต้องเป็นแค่เพียง Impurities เท่านั้น

ปล. ถ่ายรูป SEM ได้สวยดีครับ เป็นการเตรียมชิ้นงานของ Porous body ที่ดีมากครับ
